CST1800井下腐蝕監測儀采用ER和EIS集成技術，ER相當于電子式“失重掛片器”，通過ER可測量油套管在一段時間的總腐蝕量和腐蝕余量，有助于掌握井下腐蝕的歷史狀態。交流阻抗采用相關積分算法，具有較高的抗干擾能力，用于測量井下流體電導率和介電常數。通過中高頻分頻測量，可用于評價井下水相或油水相的介電常數和油水相對含量。

CST1800井下腐蝕監測儀通過鋼絲繩或下油管作業牽引，它可用于測量地層不同深度的油套管內外壁的腐蝕速率和腐蝕損失剖面圖，為全面了解井下腐蝕狀態提供直接數據。

CST1800井下腐蝕監測儀，還可以通過井口 CPS05DH 無線收發器定時喚醒測量，實現井下腐蝕狀態的自動定時測量。該系統支持遠程腐蝕測控，可直接將腐蝕測量數據傳送到遠端的監控中心，通過腐蝕數據分析軟件，可用于實時監測厚度損失量、腐蝕速率和溫度變化。儀器內置高精度實時日歷時鐘，為所有測量提供數據點的日歷標志。

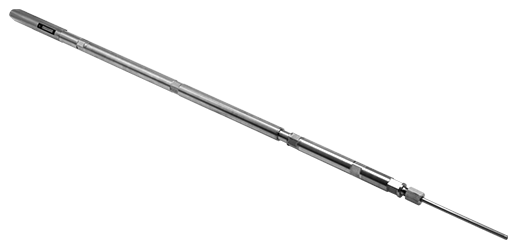

圖1.CST1800 井下腐蝕監測儀

主要技術指標

　　應用領域

適用于油氣井下在線腐蝕監測，可測量高溫高壓環境下金屬材料在油、水、氣中的腐蝕速率、腐蝕余量、介質電導率和溫度變化。

　　儀器配置
　　1)  CST1800 測量主機 1 臺
　　2)  數據通訊與控制軟件 1 套
　　3) 地面數據接收器 1 臺

應用案例

CST1800 井下腐蝕監測儀可用于油氣井井下腐蝕速率的在線監測，與井下失重掛環技術相比，可得到更全面、更迅捷的井下管柱腐蝕與腐蝕控制信息。儀器通過下油管作業下到地面-2000米深處。腐蝕速率測量結果如圖3所示，井下腐蝕監測儀測量結果與井下失重掛片具有良好一致性。

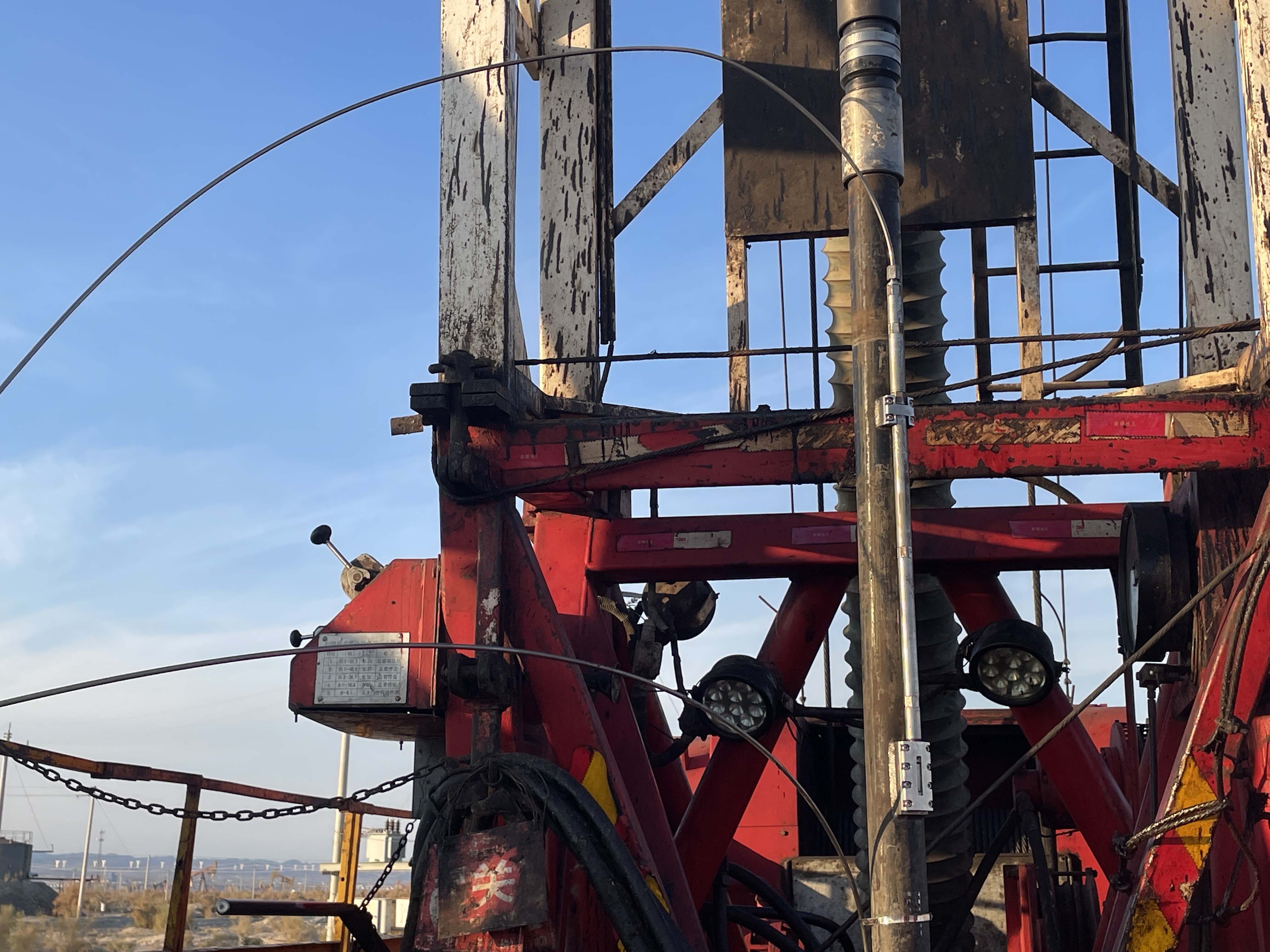

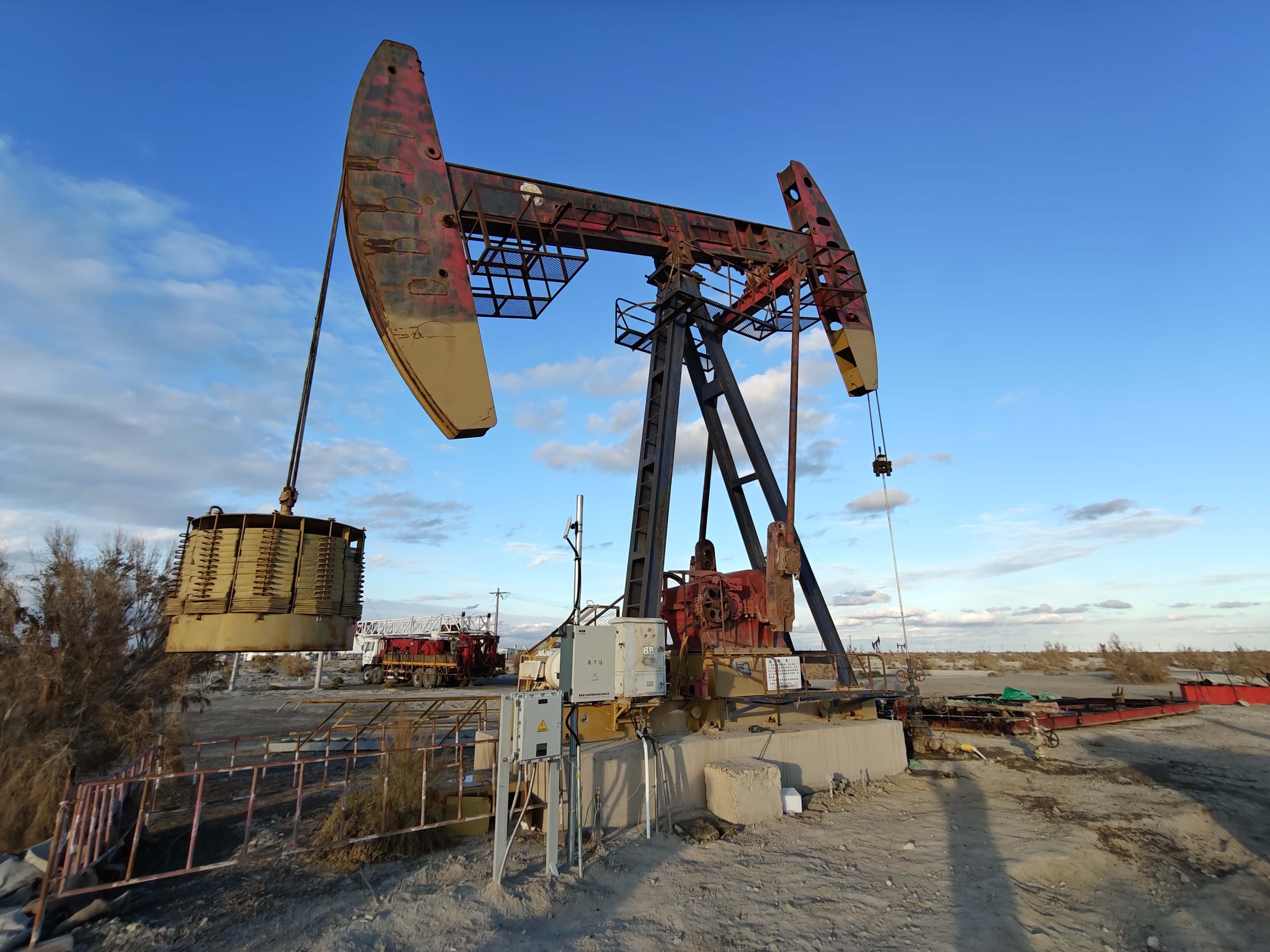

圖2. 某油田 CO₂ 驅生產井安裝井下腐蝕監測儀現場照片

基于GPRS遠程數據傳輸技術，通過井口數據接收器可以將井下腐蝕監測儀的數據傳輸至監測平臺或用戶數據管理平臺，實現遠程監測、智能控制。

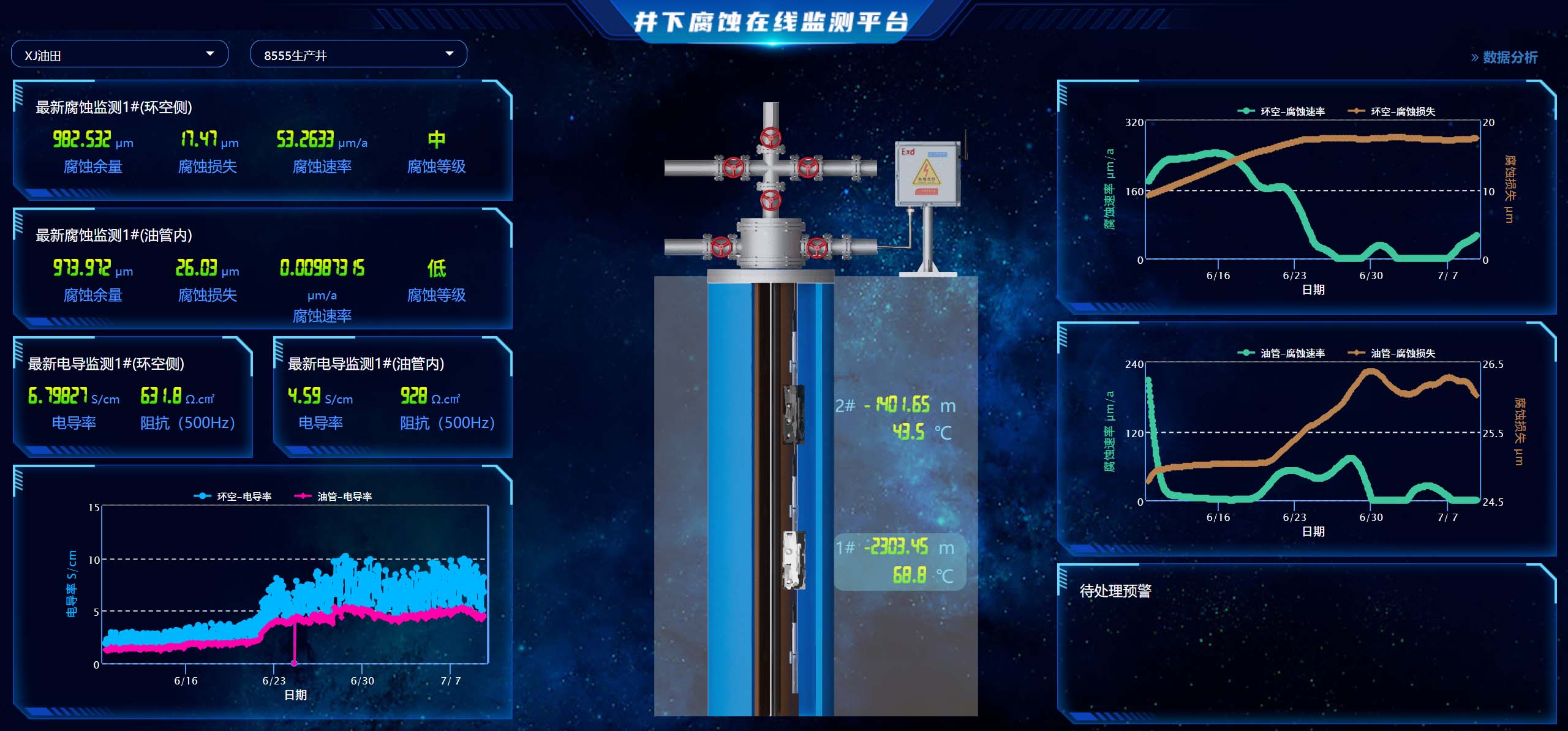

圖3. 遠程井下腐蝕在線監測平臺
