CST460陰極保護與腐蝕綜合監測系統集成了精密電阻腐蝕監測與陰極保護參數監測兩個模塊，通過將腐蝕監測傳感器、長效參比電極和數據采集存儲電路一體化設計，可用于陰保狀態下金屬試片的腐蝕在線監測，以及埋地管道的保護電位、干擾電位、自腐蝕電位、通電電位、斷電電位和保護電流等多種陰保參數監測。本監測儀采用圓柱形設計可通過卡箍固定在測試樁內。所配置的ER探頭則采用與埋地管道相同的材質，并采用防水結構設計，可直接埋入地下，并與受保護金屬結構實現電連接。通過遠程測量受保護試片的腐蝕余量和腐蝕速率，可以對陰極保護效果進行實時檢驗，避免了傳統上采用失重埋片法的繁瑣過程。

圖1. CST460陰極保護腐蝕監測儀

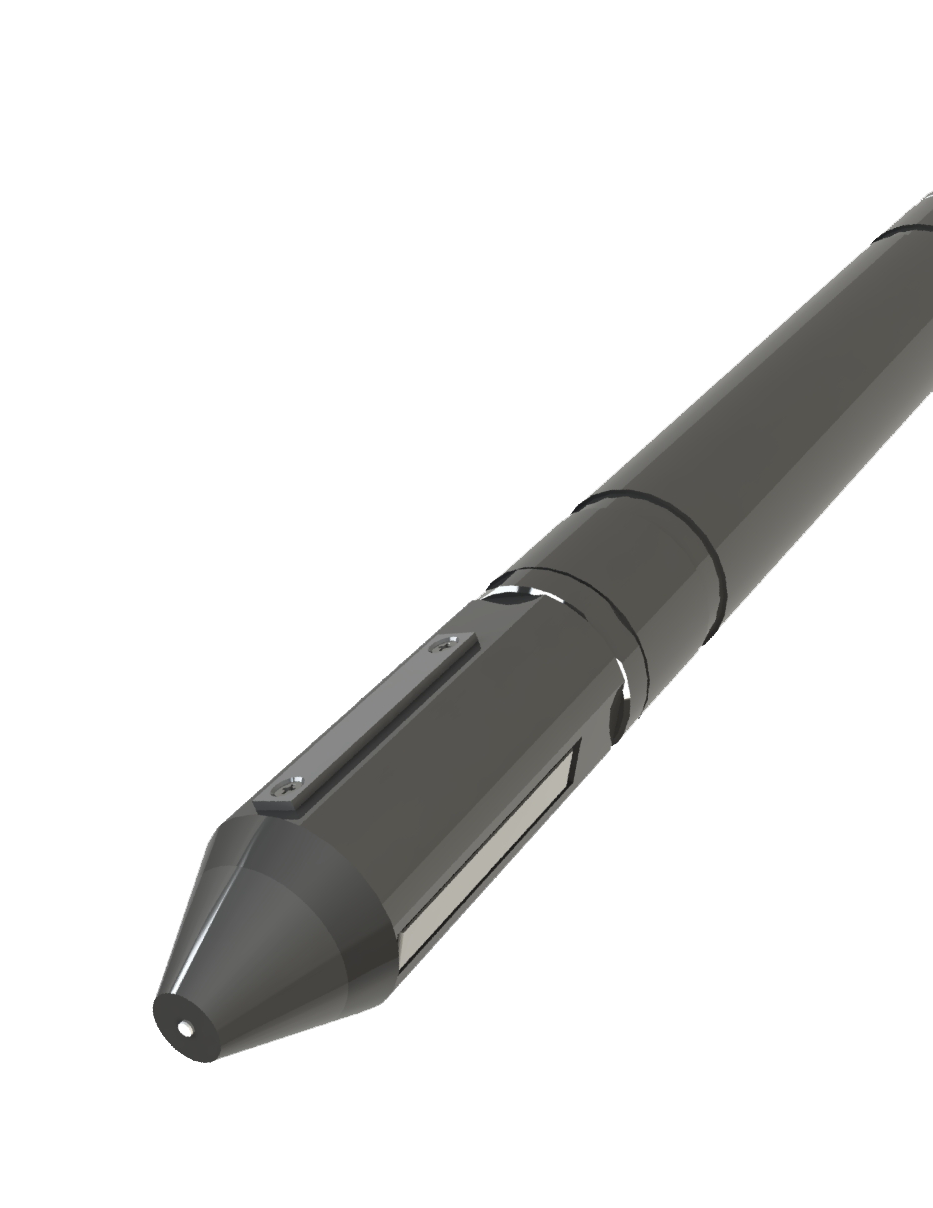

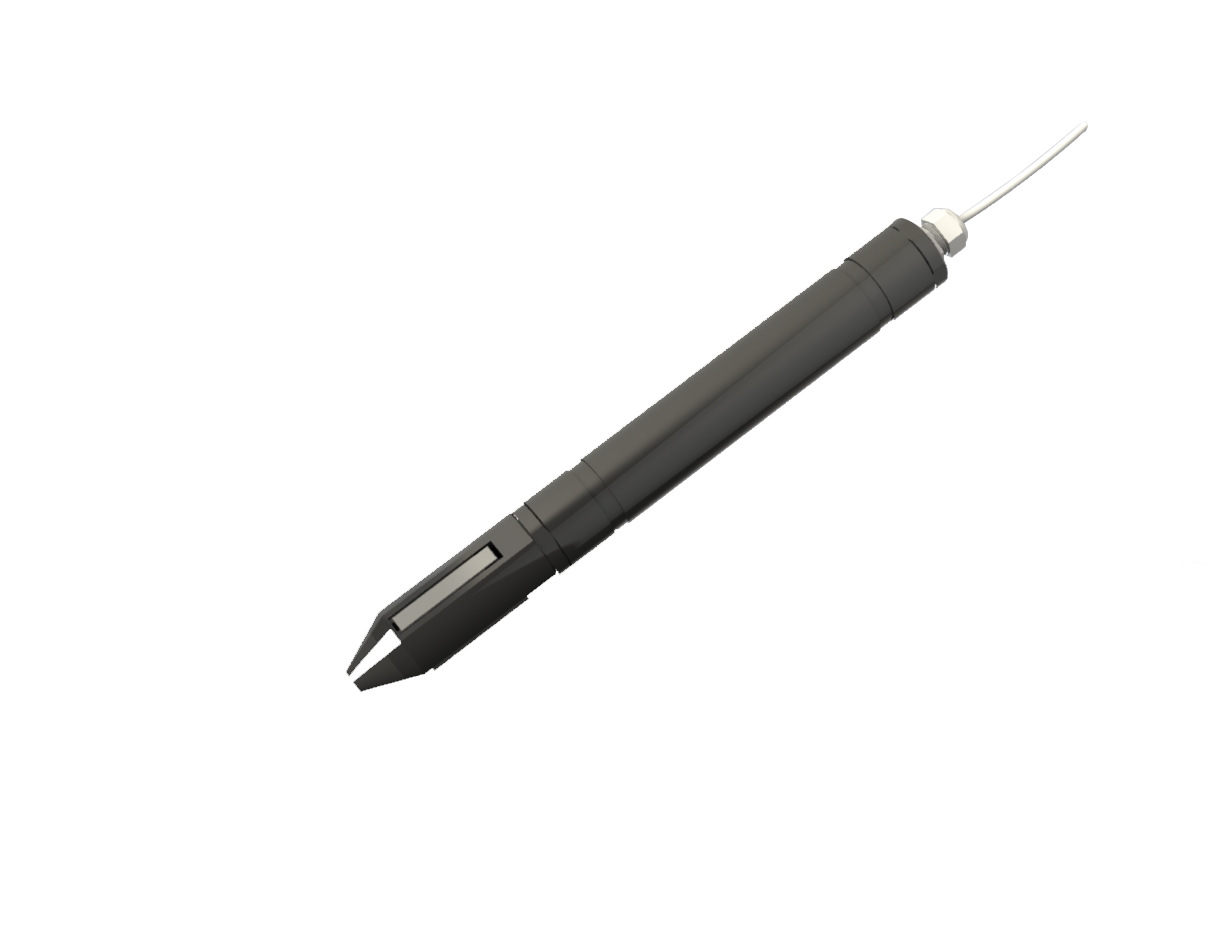

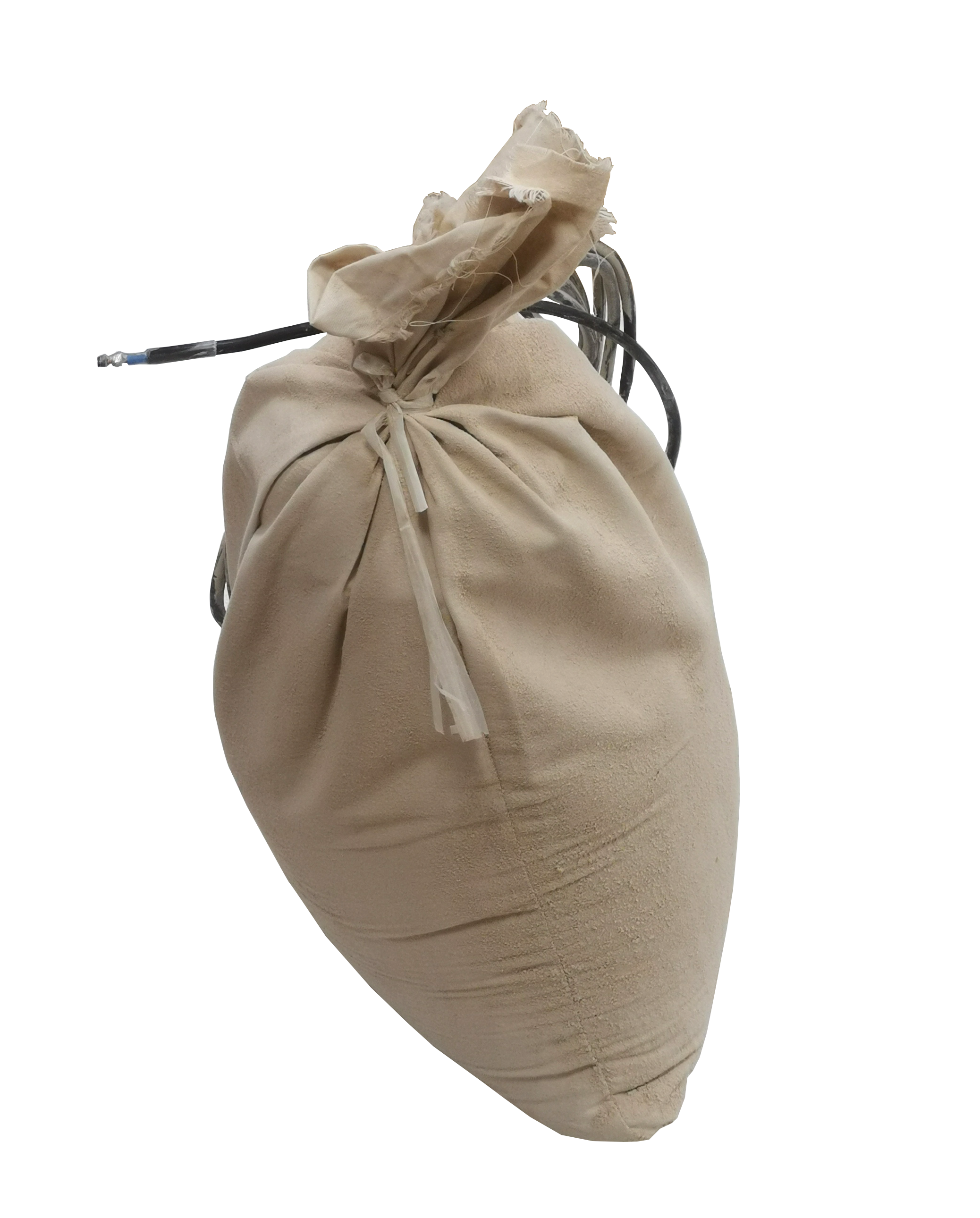

圖2.埋地ER腐蝕監測探頭（側面同時安裝失重測試片）及硫酸銅參比電極（含填料包）


　　CST460腐蝕監測模塊采用歐姆電阻（ER）測量原理，通過測量與主體結構電連接的金屬試片的電阻增量，來計算測試片的腐蝕總量和腐蝕速率，避免了陰極保護下試樣無法采用電化學極化測量腐蝕速率的重要缺陷。采集器采用高精度低功耗24 bit AD轉換器，并利用專利的交流激勵源技術和AV電橋原理，實現了高分辨的微電阻測量。儀器內置的陰極保護測量模塊，內置四路差分電壓和一路電流采集通道，可測量陰極保護狀態下埋地鋼管的保護電位，以及測試片的自然腐蝕電位和保護電流。儀器內置繼電器控制電路，可在時序控制下瞬間斷開埋地試片與鋼管的電連接，延遲測量鋼片的斷電電位。儀器工作原理如圖3。

　　CST460埋地ER探頭底側有兩個失重掛片和一個ER腐蝕感知片，呈120°布置，如圖2所示?？捎糜谑鼙Ｗo(hù)試片和自腐蝕試片的腐蝕速率與ER測量結果對比。CST460陰極保護腐蝕監測儀引出電纜為RS485通信&供電復合電纜，最遠可以達到300米通信距離。也可采用CST610無線數據收發器，實行遠程測控，可直接將陰極保護監測數據測量數據傳送到遠端的監控中心，通過數據管理分析軟件，可用于實時在線監測陰極保護狀態下被保護結構的腐蝕速率。

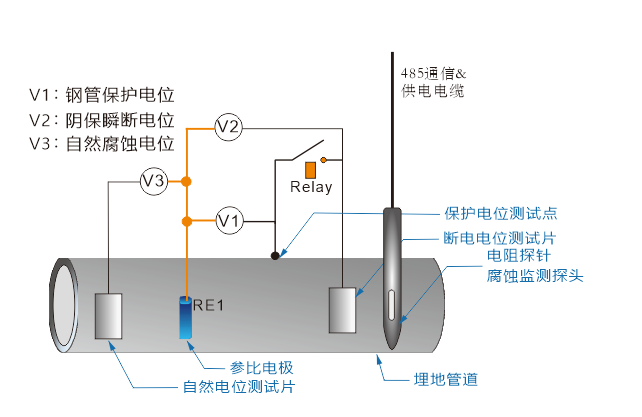

圖3. CST460陰極保護腐蝕監測工作原理

主要技術指標

　　應用領域
　　適用于陰極保護智能測試樁改造，為埋地鋼結構的陰保效率、保護電位、自腐蝕電位、通電電位和斷電電位，以及陰極保護狀態下的腐蝕在線監測提供網絡化服務。

　　儀器配置
　　1. CST460陰極保護腐蝕監測儀1臺

　　2. 埋地ER腐蝕監測探頭1支，內含自腐蝕和斷電電位試片（失重掛片）各1個
　　3. 硫酸銅參比電極1支；
　　4. CSkit腐蝕監測管理軟件（下載式）1套，或云監控網絡軟件1套。

　　遠程監控
　　可采用4G物聯網組建遠程腐蝕監測系統，該系統由1臺或多臺CST610無線收發器作為RTU現場管理節點，負責CST460的定時輪詢，并將其數據實時傳送到云監控中心（圖4）。中央監控軟件以圖形方式實時顯示不同監測設備的數據，包括腐蝕余量、腐蝕速率、溫濕度以及保護電位和保護電流等參數。對于無法使用無線網絡的環境，也可以采用RS485組建有線網絡，或使用CST620數據下載器下載歷史數據。


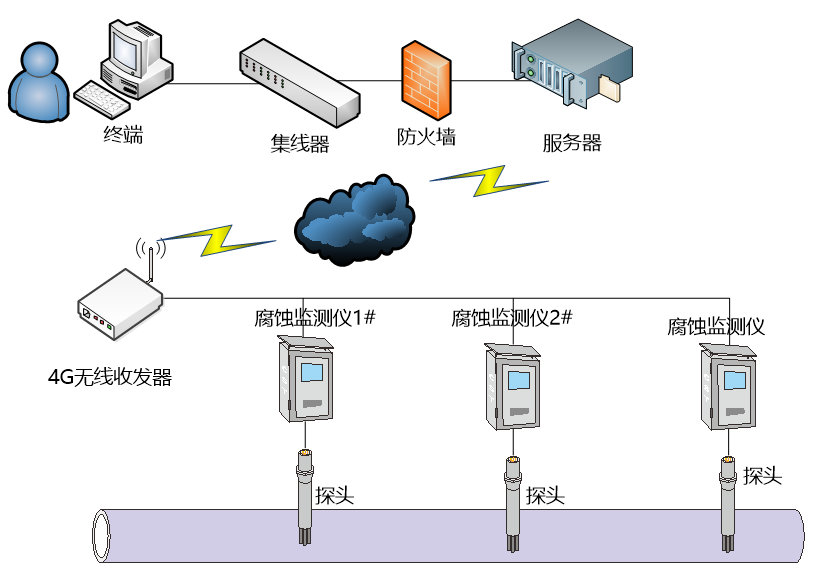

圖4. 采用無線收發器和云服務器組建成遠程腐蝕監測網絡
