陽極梯腐蝕監測儀基于電化學阻抗測試原理，通過測量混凝土中不同深度埋設的金屬電極（陽極）的電化學參數，評估鋼筋銹蝕風險及混凝土耐久性。

CP-73陽極梯探頭采用陣列梯式傳感器設計，通過測量陽極梯上的陽極相對于參比電極的自腐蝕電位、陽極梯相對陰極之間的電偶電流、兩相鄰陽極間的電阻率值和混凝土溫濕度，來研究混凝土內鋼筋銹蝕發展動力學過程。

其核心功能包括：

· 自腐蝕電位測量：

監測等間距分布的陽極相對于參比電極的電位，通過電位分布判斷腐蝕活性區域，電位突降表明活化腐蝕。

· 電偶電流檢測：

測量陽極梯整體相對于陰極之間的電偶電流，反映宏電池腐蝕效應，電流增大提示腐蝕加速。

· 混凝土電阻率：

通過兩相鄰陽極間的交流阻抗譜（EIS），計算混凝土電阻率，評估其密實性和氯離子滲透性，電阻率降低預示腐蝕風險上升。

在混凝土腐蝕過程中，隨著CO₂、氯離子和水分向內侵入，導致混凝土的腐蝕鋒面不斷向內延伸，隨著腐蝕鋒面深度增加，陽極梯上距離表層不同距離的陽極陣列的電極電位、電偶電流和阻抗值均會發生明顯的變化。通過不同深度的陽極陣列電化學參數隨時間和位置的變化曲線，可以計算混凝土碳化深度隨時間的變化規律，預測混凝土中鋼筋的銹蝕時間，為混凝土結構的預防性維護提供指導。

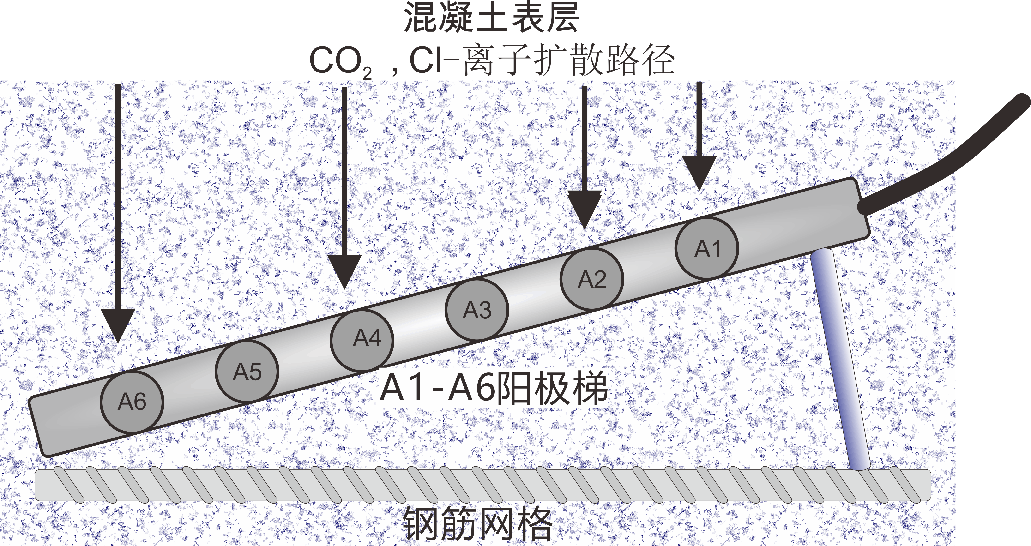

圖1.陽極梯測量混凝土層腐蝕鋒面變化的原理圖　　

主要技術指標

　　探頭介紹　　

1）陽極梯：采用等間距布置的陽極棒，用不銹鋼框架連接形成梯形框，并在不銹鋼框內布置溫度探頭，外置固定一根電極棒作為陰極和一根螺紋鋼筋棒，固定在合適的距離，分別用于測試電偶電流、極化電流和混凝土電阻率，用于混凝土脫鈍過程研究。

2）可選布置一根長效的參比電極，用于監測碳鋼棒的自腐蝕電位。

3）所有的陽極和電纜都可抗堿和氯離子侵襲，確保陽極梯探頭的耐久性。

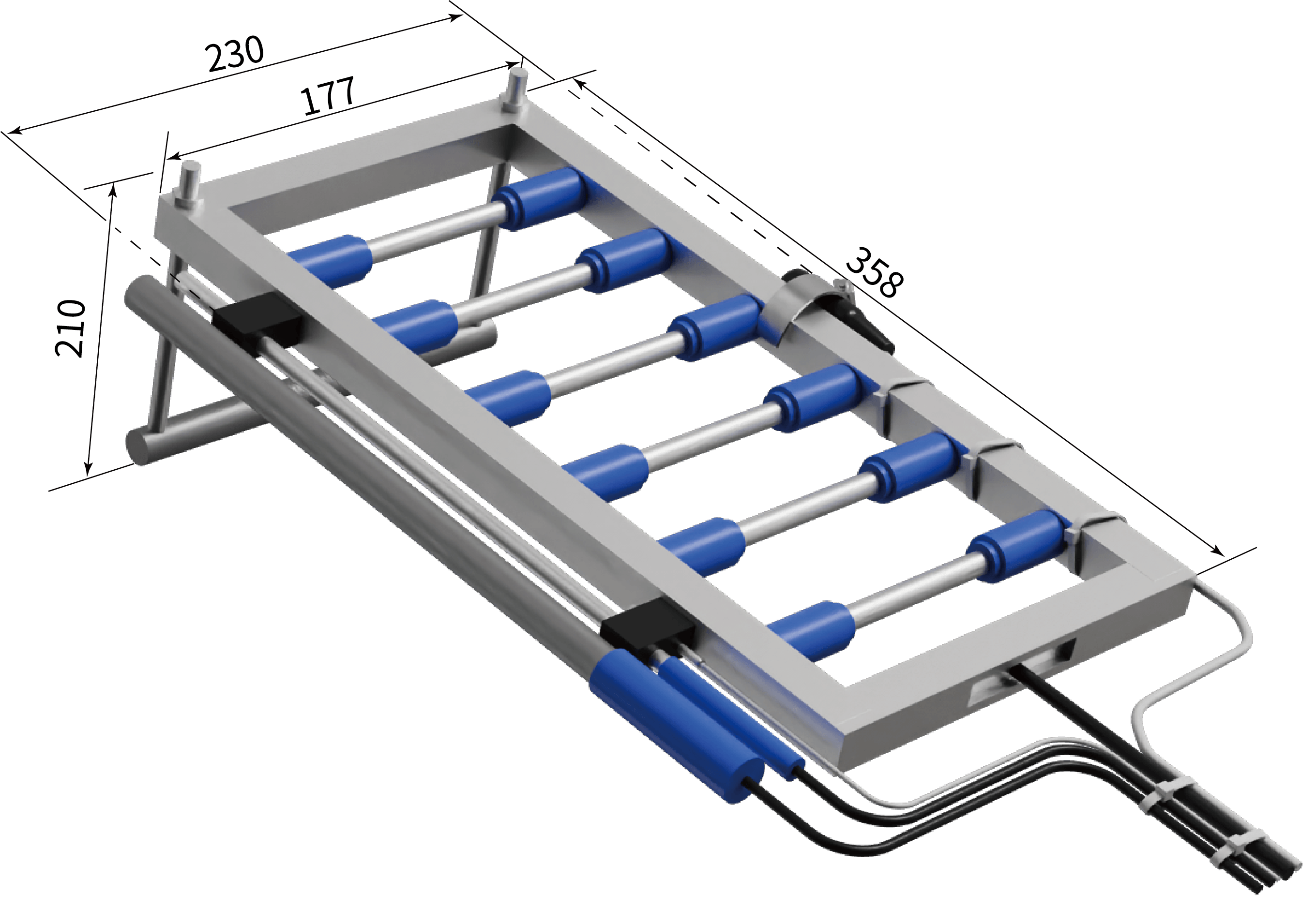

圖2. 陽極梯結構示意圖

　　應用領域

用于建筑、橋梁等混凝土結構的表層砂漿層的碳化速率監測，鋼筋銹蝕速度及發展趨勢監測，測量不同埋深碳鋼或不銹鋼陽極的自腐蝕電位、腐蝕速率以及混凝土電阻率、溫度；

儀器配置

① CST730陽極梯腐蝕采集器1臺
　?、?nbsp;CP-73陽極梯腐蝕監測探頭1支

③ 數據處理軟件1套　

④ RS485通訊電纜1條

　　軟件介紹
　　陽極梯腐蝕監測系統是一套應用于現場的腐蝕測試軟件，可用于讀取CST730陽極梯腐蝕測試儀的測量數據，并保存到數據庫中，還可以圖形方式顯示不同設備的測試數據，支持csv、xlsx等格式導出。所有測量數據、圖形可以方便地打印和存儲。

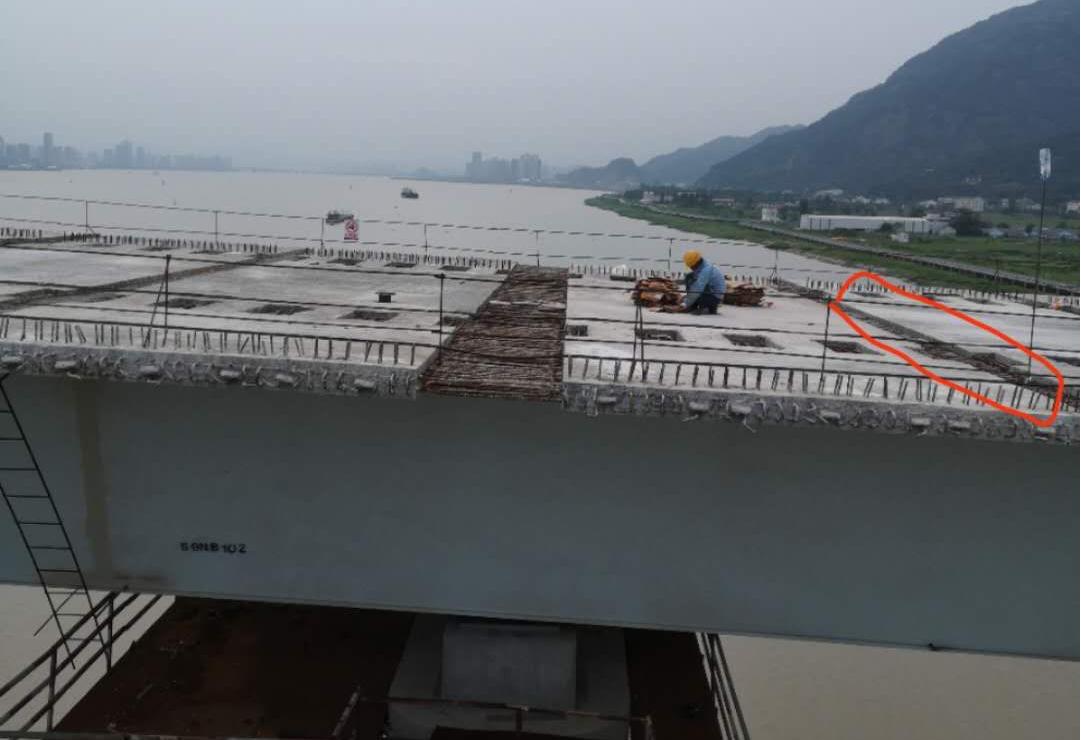

圖3. 溫州七都大橋橋面伸縮縫內安裝的多只陽極梯

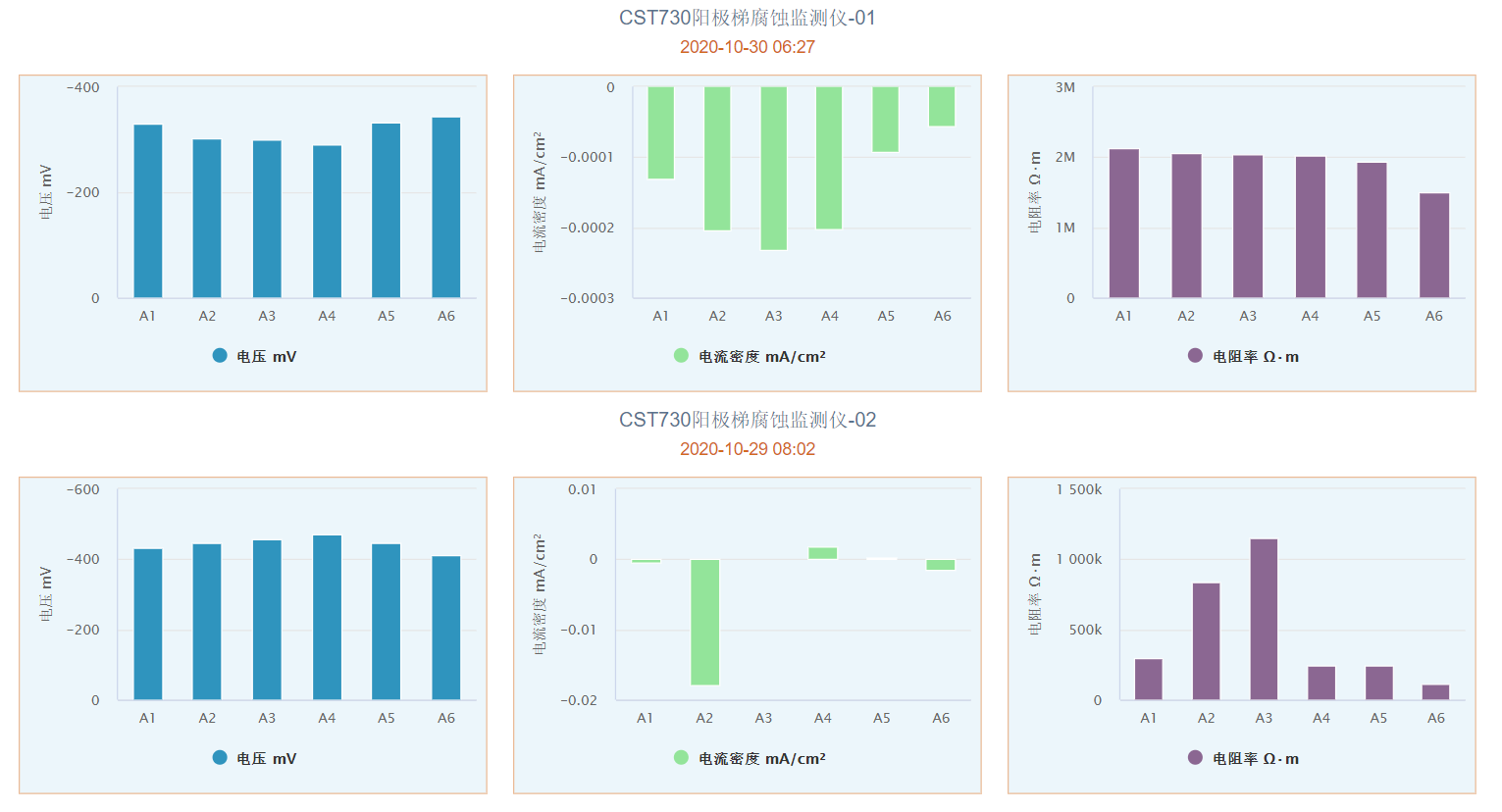

圖4. 陽極梯監測的鋼筋自腐蝕電位、鋼筋阻抗和電偶電流監測數據
