CST400C電阻探針腐蝕監測儀能適用于氣相、液相、以及復雜油、水、氣多相體系的腐蝕連續監測，獲取腐蝕速率、已腐蝕量和腐蝕余量等數據。儀器采用高速低功耗MCU單元和高精度低功耗24bit - AD轉換器，分辨率可達0.06/1,000,000。利用交流激勵源技術和AV電橋原理，實現了較高的微電阻測量分辨率，腐蝕分辨率可達到感受元件壽命@0.01%。內置溫度補償電路，使測量數據受溫度影響極小。

CST400C采用工業級元件及IP67級機箱，所有接口為防水設計，適用于野外環境安裝使用。本產品符合《GB3836.1-2011 爆炸性氣體環境用電氣設備第1部分：通用要求》和《GB3836.4-2011爆炸性環境用防爆電氣設備_第4部分-本質安全型“i”保護的設備》標準；防爆標志為 Exib Ⅱ CT4，它適用于1區，2區，T1-T4爆炸性氣體混合物場所；經國家防爆電器產品質檢中心檢驗合格，取得防爆合格證。
　　CST400C電阻探針腐蝕監測儀采用RS485通訊，可使用CST620手持下載器實現人工本地下載數據；可以通過通訊電纜組成有線網絡，將數據傳送至終端的中控中心；可以采用CST610無線數據收發器，利用商用無線網絡，傳送數據至終端的中控中心；亦可以采用Modbus協議或用戶指定協議，將腐蝕監測數據接入用戶的綜合數據管理平臺。
　　通過腐蝕數據分析軟件，實時監測腐蝕狀態。儀器內置高精度實時日歷時鐘，提供數據點的日歷標志。
　　供電方式為大容量鋰電池或DC12V供電。低功耗設計可以保證儀器內置的大容量鋰電池持續工作400天以上。亦可利用太陽能電池系統或接入220V市電，轉換為DC12V供電。

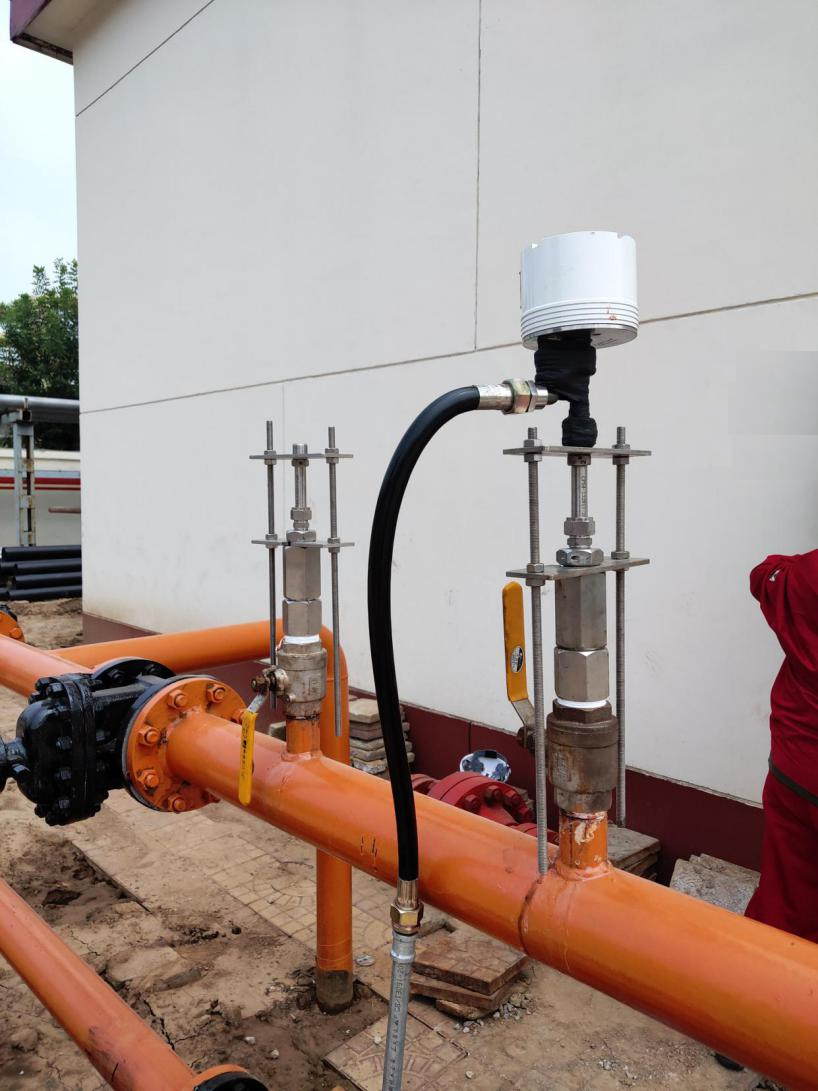

圖1. CST400C電阻腐蝕監測儀安裝現場

 主要技術指標

　　軟件指標

　　腐蝕分析軟件適用于Windows XP或以上操作環境，通過手持式數據下載器將數據直接導入電腦進行數據處理和分析。電阻探針腐蝕監測軟件主要功能模塊包括：腐蝕數據管理、腐蝕余量與腐蝕速率顯示、圖形打印和語言切換、數據處理及數據分析等。軟件基于腐蝕減薄量的微分計算（線性回歸），可以得到任意時間段內的腐蝕速率、腐蝕余量和腐蝕損失量、計算腐蝕速率以及繪制腐蝕曲線、輸出數據分析報告。

　　軟件內置中英文資源文件，可以方便地切換中英文顯示，所有數據與圖形均支持導入、導出和打印功能。

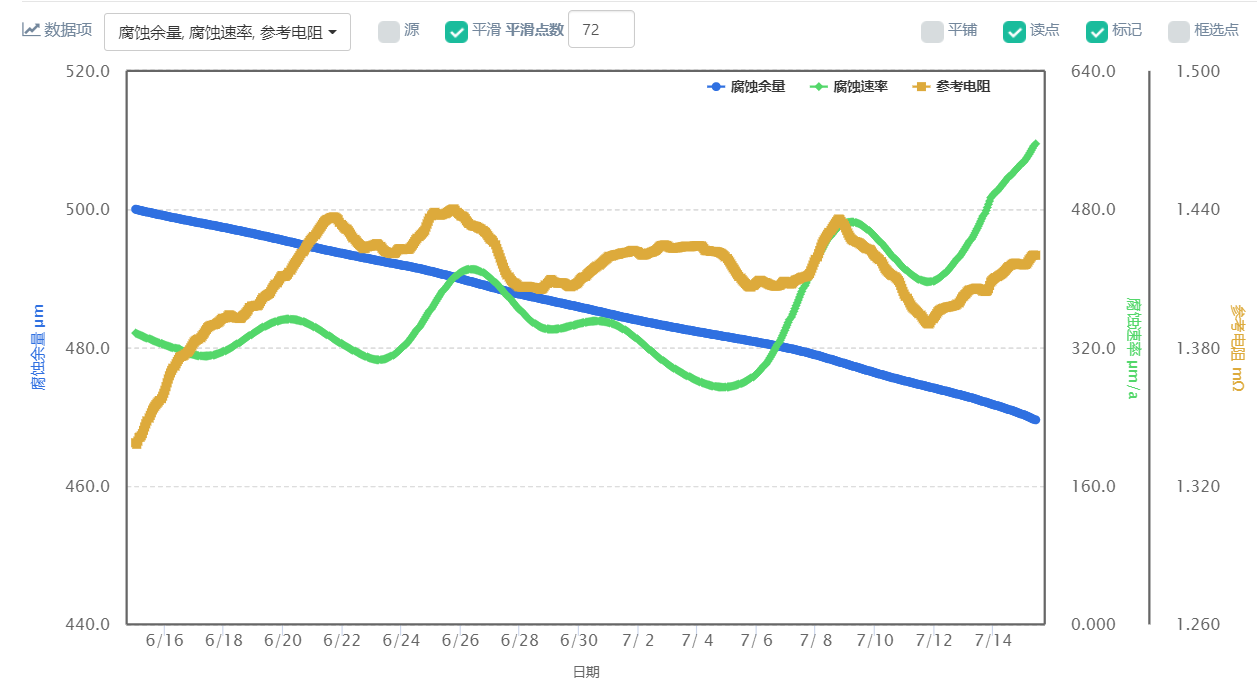

圖2. 在線腐蝕分析軟件

 　
　　應用領域

　　適用于氣相、液相以及油、水、氣多相體系中的金屬腐蝕總量、腐蝕余量與腐蝕速度監測。

　　儀器配置
　?、?nbsp;CST400C電阻探針腐蝕監測儀1臺
　?、?nbsp;CP-41電阻探針1支
　?、?nbsp;高壓承載器及延伸接頭
　　④ *可選帶壓取放裝置
　?、?nbsp;CSkit腐蝕分析軟件，或Modbus協議

　　腐蝕監測網絡系統

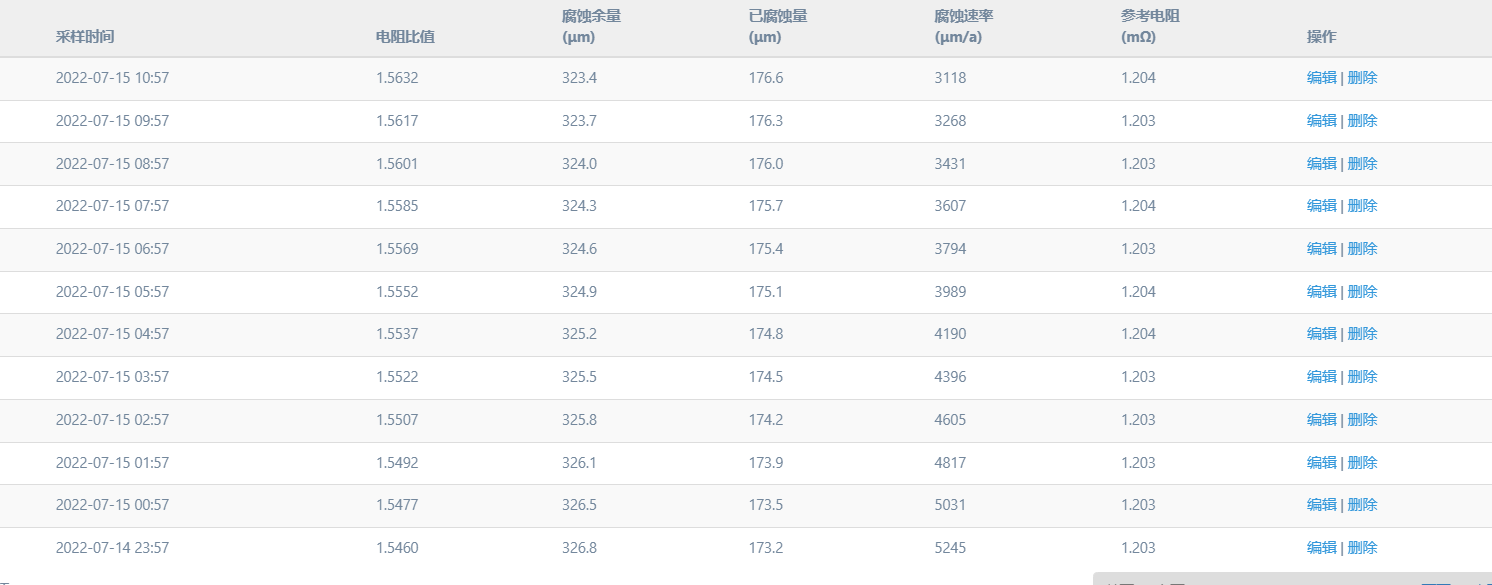

　　可采用商用4G網絡組建遠程腐蝕監測網絡系統，該系統由1臺或多臺CST610無線收發器作為RTU現場數據管理節點，負責CST400C等設備的定時輪詢，并將其數據實時傳送到中控中心（圖3）。中央監控軟件以圖形方式實時顯示不同設備的測試數據，包括剩余厚度、腐蝕速率等參數。

圖3. 采用無線收發器和云服務器組建成遠程腐蝕監測網絡

　　基于防爆等安全原因，對于無法使用無線網絡的環境，也可以采用RS485組建本安型有線網絡，將數據通過通訊電纜傳送至終端中控中心，或者直接使用CST620手持數據下載器進行人工下載。

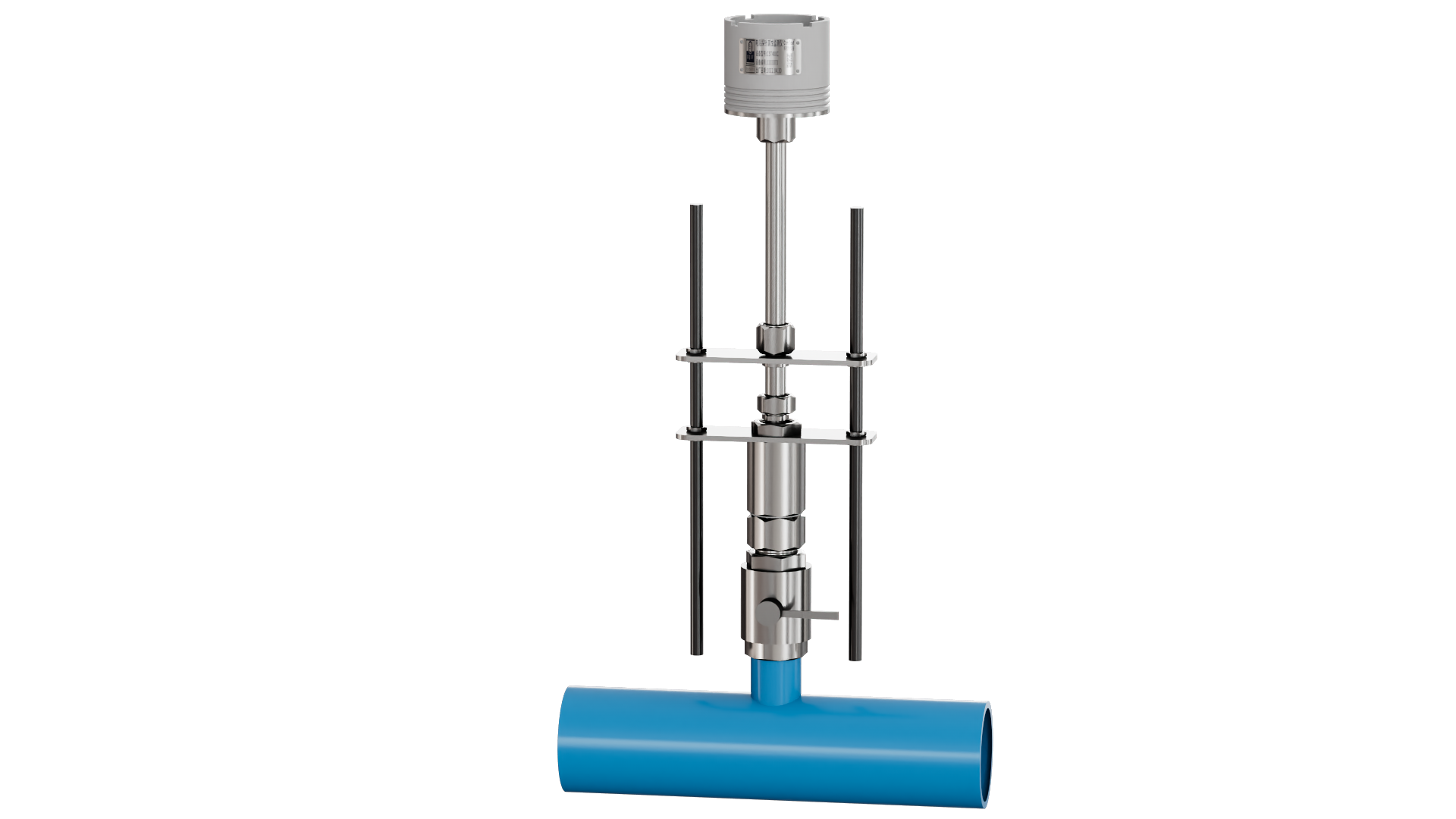

       圖4.  CST400C插入管道示意圖


　　電阻探針分為管狀探針和平面探針，介紹如下：

　　柱（管）狀探針是由現場取得材質做成的薄壁小管做成的。柱（管）狀探針靈敏度及精度較高，適合不超過50MPa的應用環境。

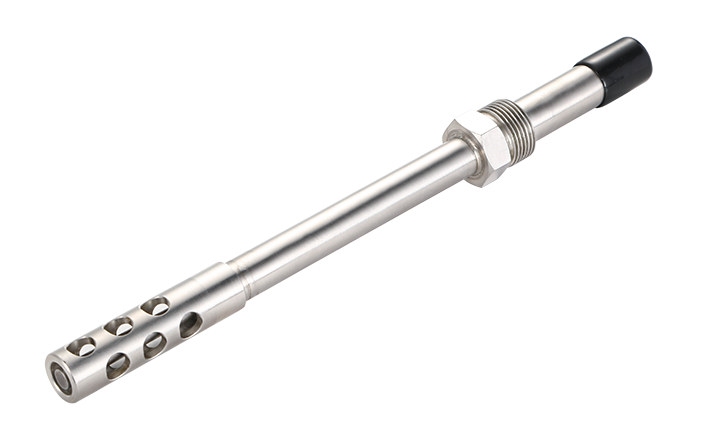

 柱（管）狀探針

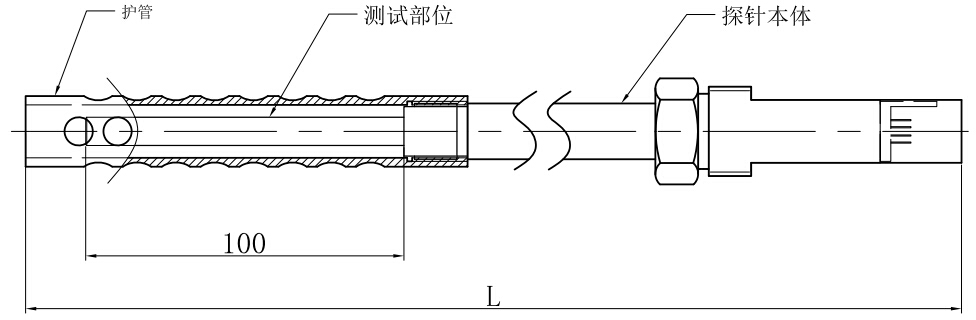

 柱（管）狀探針外形圖

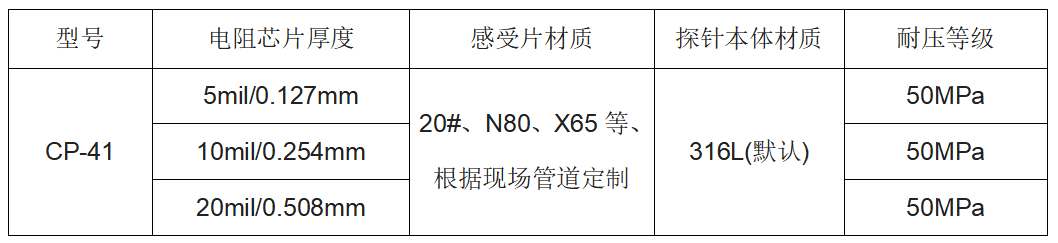

柱狀探針型號參數


　　平面探針適用于安裝在與容器/管線腐蝕表面齊平或中部、底部位置或用戶要求監測的特殊位置。平面探針的精度比較高，特別適用于超高壓或高流速介質環境，耐壓可達到40MPa，我公司生產的在高壓高含硫環境中適用的平面探針為我公司專利產品。

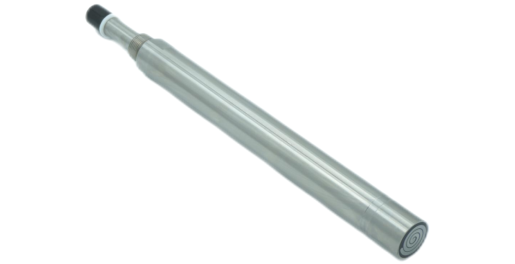

平面探針

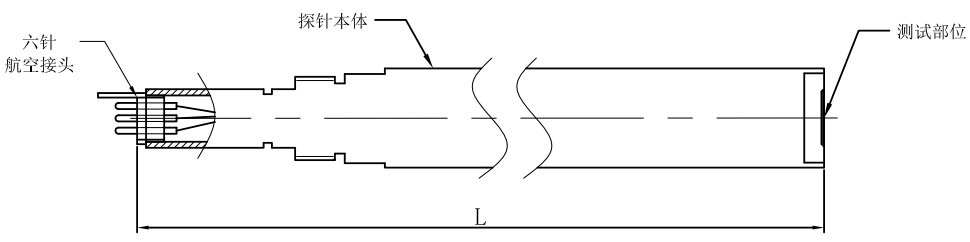

平面探針圖

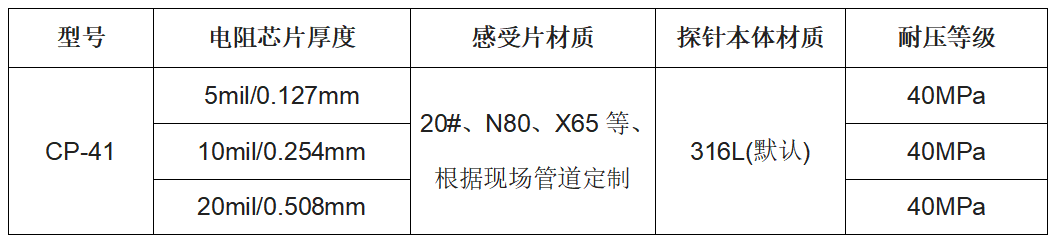

平面探針型號參數
